Особенности обустройства абиссинского колодца

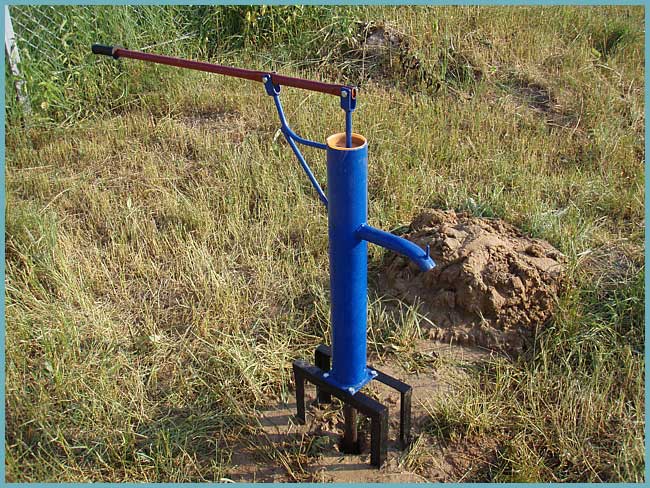

Особенности обустройства абиссинского колодцаАбиссинский колодец относится к бюджетным скважинам малого диаметра и малой производительности. Его главными особенностями являются невысокая стоимость материалов и возможность организации скважины на маленьких площадях.

Изготовление абиссинской иглы

Скважина «абиссинский колодец» изготавливается методом забивания в землю абиссинской иглы, которая состоит из стальной трубы диаметром до 2 дюймов, закрепленного на нижнем конце трубы металлического конуса и водяного фильтра, выполненного на трубе сразу за конусом. Конус вытачивается из целого куска стали, и предназначается для забивания трубы вглубь грунта. Верхний конец конуса имеет больший диаметр, чем наружный диаметр скважинной трубы. Конус закрепляется на конце трубы с помощью сварки. Отступив 50мм от конуса, в трубе сверлятся отверстия диаметром 5мм на высоту до 1000мм. Отверстия располагаются на трубе со смещением 90 градусов. Расстояние между отверстиями по высоте не более 30мм. Сверху отверстия накрываются нержавеющей металлической сеткой полотняного или галунного плетения, которая крепится на стальной трубе с помощью сварки.

На конце трубы нарезается клиновая резьба, для соединения с остальными трубами. Между собой забиваемые в землю трубы соединяются двумя способами:

  1. На нижних концах труб нарезается внутренняя резьба, а на верхних концах труб – наружная резьба. Трубы скручиваются друг с другом без помощи муфт.
  2. На обоих концах труб нарезается наружная резьба, и трубы соединяются друг с другом с помощью толстостенных соединительных муфт.

Во время соединения друг с другом, важно использовать подмотку, для создания герметичного соединения всего трубопровода. Место скручивания можно закрепить сваркой.

Абиссинская игла забивается в землю следующими способами:

  1. С помощью нанесения ударов по верхнему концу трубы, на который накручивается оголовок.
  2. С помощью нанесения ударов по торцу трубы бабкой, скользящей по двум вертикальным штангам
  3. С помощью бабки, двигающейся вдоль забиваемой трубы.

Частые удары производятся утяжеленными бабками, поднимаемыми на высоту до 500мм. Удары проталкивают острую абиссинскую иглу вглубь земли. Для облегчения забивания иглы, внутрь трубы заливается вода, которая вытекает из отверстий фильтра, и размягчает грунт. По скорости ухода воды из трубы, можно судить о близости расположения водоносных слоев. При попадании в водоносный слой, вода будет уходить из трубы очень быстро. Уровень воды в трубе определяется по звуку от сбрасываемой внутрь трубы гайки, привязанной на веревке.

После изготовления скважины, на верхний конец трубы накручивается обратный клапан, к которому подключается поверхностный насос. Выкачивающий воду насос создает разряжение в трубопроводе, после чего вода поднимается по трубам и выливается на поверхность. Если дебет воды невелик, нужно попробовать опустить трубу еще на 500мм, и снова повторить попытку.
