Ударно – канатное бурение скважин

Для изготовления водяных скважин собственными силами наиболее распространенным способом считается ударно – канатный способ бурения. Всех домашних бурильщиков подкупает простота изготовления скважины, недорогое оборудование и необязательное знание научного обоснования методов бурения. «Буровая установка» состоит из треноги высотой 3 метра, на вершине которой закреплен роликовый блок. Через роликовый блок производится поднятие и опускание дробящего сверла. Кроме роликового блока на вершине треноги может располагаться ручной полиспаст, для вытягивания заклинившегося сверла из глубины скважины. Дробящее сверло называется ударным (забивным) стаканом, и представляет собой кусок стальной трубы, нижняя грань которой может быть срезана вовнутрь трубы, может быть срезана под углом, или на нижнюю грань трубы может быть приварен кусок трубы, выполненный из более твердой стали. Этот кусок трубы будет считаться режущей коронкой. Твердая коронка необходима в случаях, когда бурение происходит на твердых или каменистых грунтах. В этих случаях режущая коронка будет дробить грунт, пробивая отверстие скважины. Кроме перечисленных приспособлений буровой установки, на треногу крепится лебедка, с помощью которой производится поднимание ударного стакана. В верхней части стакана приваривается петля, для крепления подъемного троса, который проходит через блок, и крепится на вращающемся барабане лебедки. Лебедка не обязательно должна быть электрической, для бурения в мягких или сыпучих грунтах вполне можно обойтись ручной лебедкой.

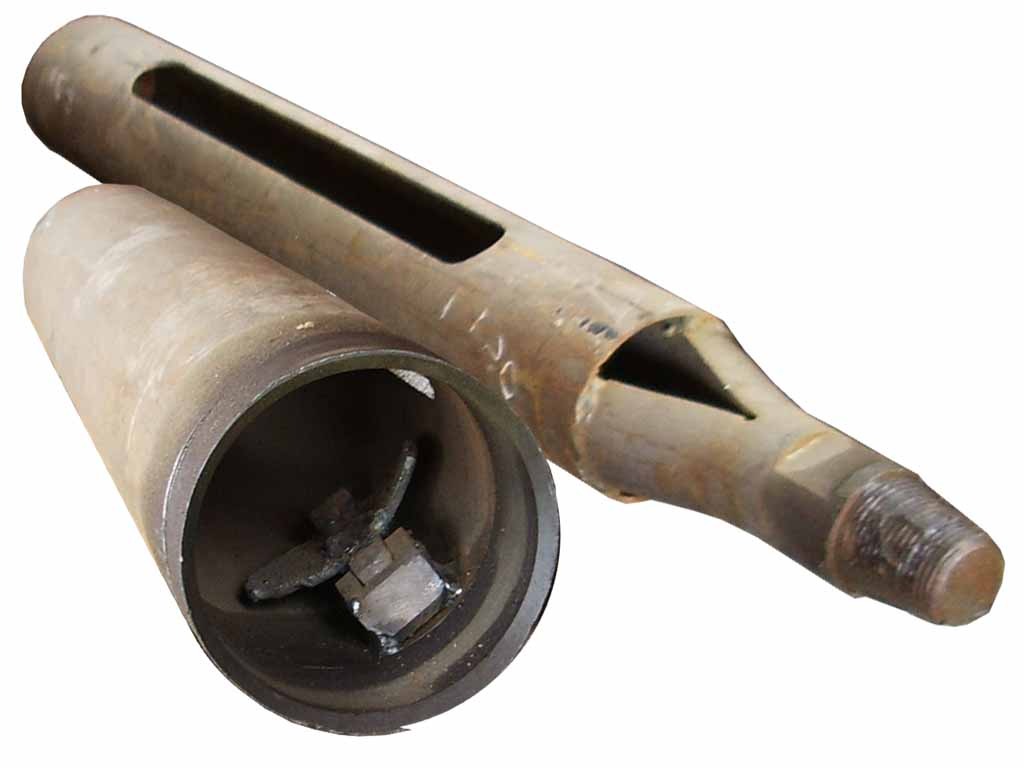

Для изготовления скважины в несыпучих и не каменистых грунтах (глинистых грунтах), на дно ударного стакана даже не ставится желонка – грунт задерживается в вытягиваемой трубе просто за счет силы трения. Однако когда работа происходит в супесях, песчаных или каменистых грунтах, без помощи желонки обойтись не возможно. Желонка представляет собой клапан внутри нижней части ударного стакана, через который раздробленный грунт, при ударе, попадает внутрь стакана – в этот момент клапан открывается. Закрывание клапана происходит в момент поднятия стакана, когда грунт из стакана, начинает на него давить. Оставшийся в стакане грунт, после нескольких ударов стакана, поднимается на поверхность.

Часто происходят случаи, когда ударный стакан заклинивается в глубине скважины, и чтобы его вытащить, необходимо приложить значительные усилия. Такие усилия можно создать только с помощью полиспаста, который удобно располагать на вершине треноги. Чтобы не произошел обрыв троса, необходимо крайне внимательно подходить к вопросу его подбора, а также следить за узами, с помощью которых трос крепится на стакане. Скорость изготовления скважины ударно – канатным способом зависит от твердости грунтов, а также от глубины скважины.

Отверстие скважины, просверленное ударно канатным способом, необходимо обязательно укреплять с помощью заведения внутрь его обсадной трубы. Обсадная труба может иметь диаметр только меньшего размера, по сравнению с диаметром ударного стакана. В связи со значительным подорожанием стоимости стальных труб, в качестве обсадной трубы применяют пластиковую трубу.
