Арматура водопроводных сетей

При монтаже или ремонте любой водопроводной системы необходимо понимать, что добиться правильности ее работы без использования качественной арматуры с достаточным уровнем надежности, которая делает ее работу слаженной и правильной.

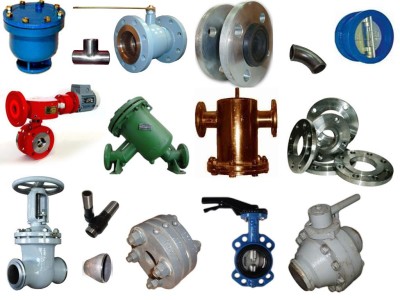

В сетях, работающих с потоками воды, применяют следующие виды:

• запорная;
• регулировочная;
• предохранительная;
• водоразборная.

Каждая из них имеет свой набор функций и возможностей, без которых не сможет обойтись ни одна система.

Запорная арматура

Основным назначением запорной арматуры является регулировка течения водяной массы. Она отвечает за остановку потока, его возобновление, смену вектора движения, а также регулирование расхода, давления и скорости перемещения водяной массы. Участки внешних водопроводов оснащаются специальными задвижками, которые прекращают перемещение потока воды либо отключают локальные участки. Также с помощью регулировки задвижек можно изменять напор воды. Как правило, диаметр задвижек составляет от 50 до 1000 миллиметров, а их высота – от 280 до 2325 миллиметров. Чтобы открыть или закрыть достаточно большую задвижку вручную, приходится тратить неоправданное количество усилий, поэтому чаще всего используют дополнительное оборудование в виде электромеханического привода, установленного на ней. Таким образом, процесс значительно облегчается. Кроме того, такой метод позволяет управлять задвижками дистанционно.

Еще одним видом арматуры являются шпиндели. Их особенность состоит в том, что при повороте они не выходят наружу, а регулируют высоту дисков, отвечающих за закрытие или открытие трубы. Между дисками находятся клинообразные элементы, которые, при повороте шпинделя, обеспечивают прижатие диска к гнезду.

За регулировку уровня давления в локальных зонах водопроводной сети отвечают регуляторы давления или так называемые клапаны редукционного типа.

Предохранительная арматура

К предохранительной арматуре относят клапаны обратного типа, воздушные вантузы, гасители гидравлических ударов и т.д.

Гасители гидравлических ударов отвечают за смягчение этих самых ударов, защищая трубопровод от чрезмерной нагрузки, ведущей к разрыву. Устройство таких приборов достаточно простое. Их монтаж производят для систем, имеющих показатели давления до 25 кг/см².

Обратные клапаны призваны ограничивать движение воды в заданном направлении. Если поток начинает движение в неположенную сторону, клапан моментально закрывается. Чаще всего такие клапаны устанавливают за насосами, чтобы предотвратить движение воды в насос после прекращения его работы.
