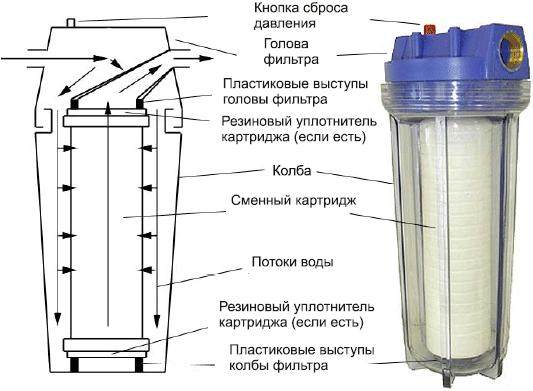

Конструкции фильтров

Каркас скважинного фильтра

Роль каркаса фильтра невозможно переоценить – он должен обеспечить неплотное прилегание фильтровального материала к перфорированной трубе, в противном случае вода будет поступать во всасывающую трубу только через отдельные отверстия в трубе, что сократит работоспособность фильтра не менее чем наполовину. Каркас находится в постоянном контакте с водой, в непосредственной близости от трубы, поэтому он должен изготавливаться из химически стойких материалов. Обычно в качестве каркаса на трубу с перфорацией наматывается оцинкованная проволока диаметром 2-3мм, или закрепляются вертикально расположенные пруты, которые привариваются к перфорированной трубе. Несмотря на преимущества нержавеющей проволоки, она со временем начинает окисляться и в воду попадает окалина от трубы.

Вода поступает к трубам под постоянным давлением, и каркас должен суметь противопоставить напору воды достаточную прочность, чтобы фильтрующий материал не был придавлен к поверхности трубы. Использование эластичного каркаса возможно только совместно с таким же эластичным фильтровальным материалом.

Фильтровальный материал

В качестве основных видов фильтровальных материалов можно выделить сетку и проволоку, намотанную на вертикальный каркас. Максимальный размер частиц, которые пропускаются через сетчатый фильтр, зависят от размера сетки, а максимальный размер частиц, которые пропускаются через намотанную проволоку, зависит от расстояния между витками проволоки.

Сетчатые фильтры менее зависят от частичного разрушения, и если по каким-либо причинам часть фильтра будет разрушена, остальная поверхность фильтра будет нормально выполнять свои функции. В случае частичного разрушения намотанного фильтра, вся проволока сползет вниз, и откроет примесям свободный доступ внутрь перфорированной трубы.

В промышленном исполнении каркасных навитых фильтров, наматываемая проволока крепится пайкой в каждом месте соединения с вертикальным каркасом, поэтому такие вертикально-навитые фильтры, намного надежнее сетчатых фильтров. Однако изготовить качественные вертикально-навитые фильтры в кустарных условиях невозможно, поэтому качество сетчатых и навитых фильтров во многом зависят от условий их изготовления.

Изготовление сетчатых фильтров намного дешевле изготовления вертикальных навитых фильтров, и если в качестве сетчатых фильтров применять сетку из нержавеющей стали, тогда такой фильтр, при условии его правильной установки, прослужит не менее 50 лет, чего вполне достаточно для нормального эксплуатационного периода скважины.

Конструкция отстойника

Отстойник представляет собой кусок трубы ниже фильтра, который выполняется из заглушенной трубы, в которую накапливаются осевшие механические примеси, попавшие внутрь трубы, миновав фильтры. Для размещения отстойника сверлится дополнительное углубление в скважине, уже после того, как был обнаружен хороший водоносный горизонт.
